TDC+TDE

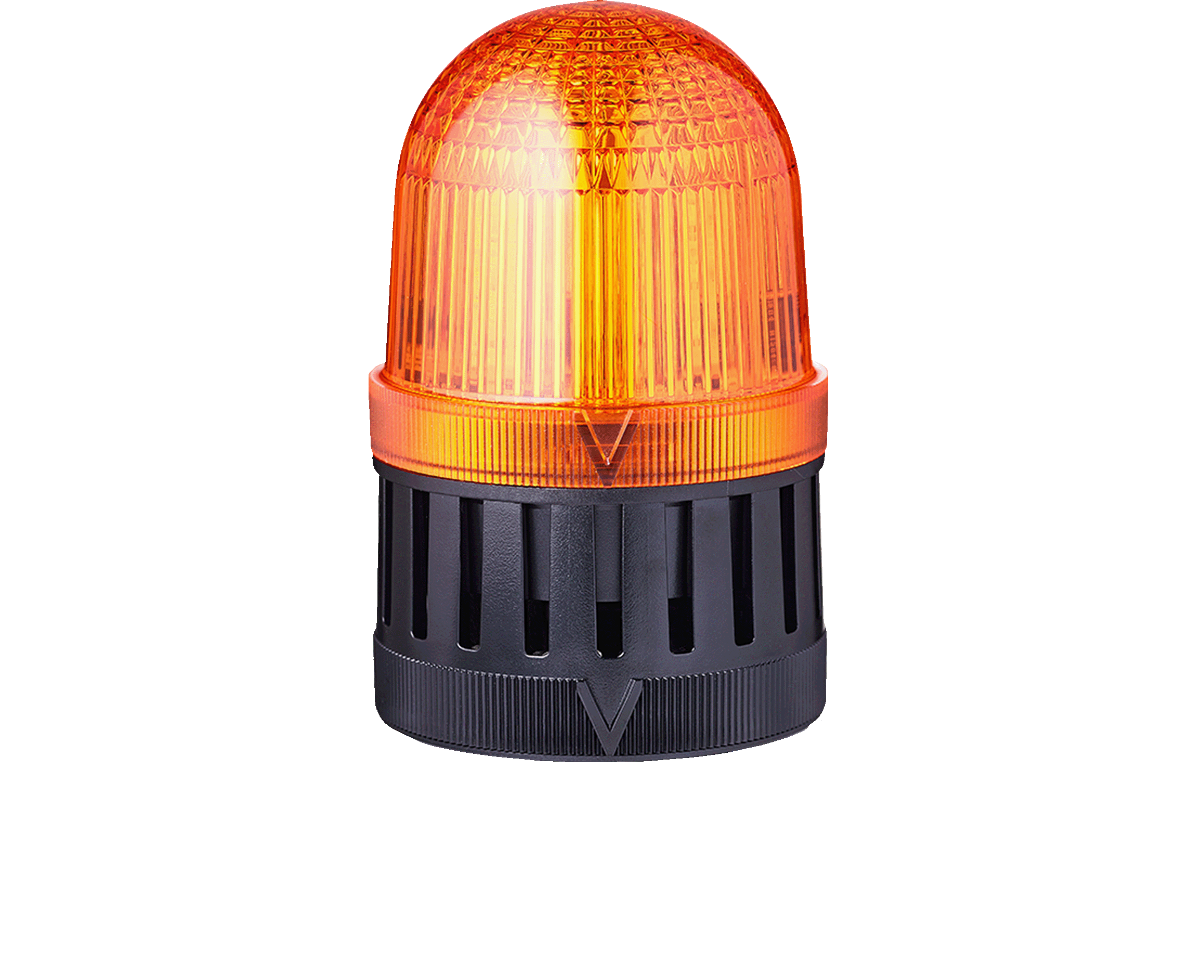

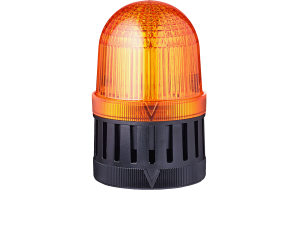

  • Avisador luminoso con LED de luz fija o intermitente Ø 75 mm con zumbador piezoeléctrico

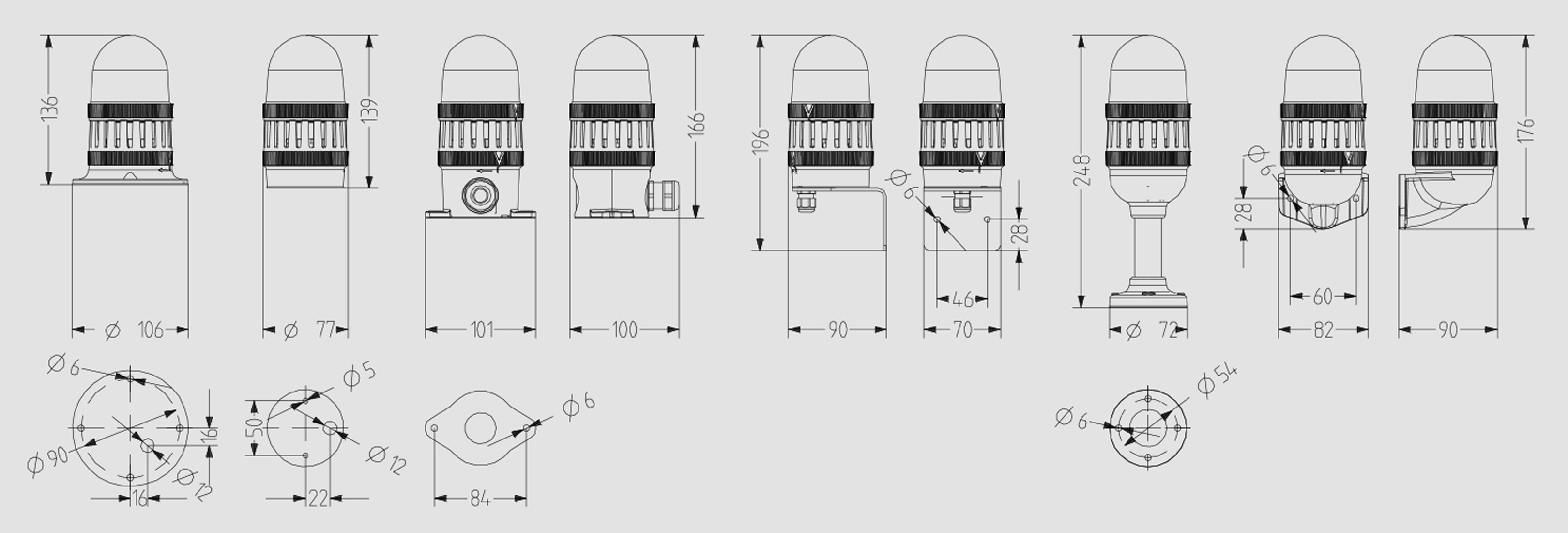

  • Estructura modular – 7 tipos de montaje
  • Sistema de conexión cómodo
  • Luz con 2 tipos de intermitencia regulable por control remoto
  • Presión acústica hasta 100 dB (A), regulación continua
  • Señal constante o de pulsos seleccionable mediante interruptor DIP



    Datos técnicos de indicación luminosa

    CarcasaØ 75 mm, Policarbonato, estabilizado UV
    CalotaPolicarbonato, interior acanalado
    Tipo de montajehorizontal, vertical, Montaje de tubos o Cualquiera
    Técnica de conexiónTerminal de rosca 2,5 mm²
    Corriente de fuga0,003 A
    Tipo de luzIndicador LED luz o Indicador LED luz intermitente
    Elemento de iluminación16
    Frecuencia de destello/parpadeo2 Hz
    Período de funcionamiento100 %
    Vida útilElementos de iluminación: >50.000 h
    Temperatura de funcionamiento-30 °C / +60 °C
    Grado de protecciónIP66 & UL Type 4/4x/13
    Resistencia a impactosIK08
    Peso87 g

    Datos técnicos de indicación acústica

    CarcasaØ 75 mm Policarbonato, estabilizado UV
    Tipo de montajehorizontal, vertical, Montaje de tubos o Cualquiera
    Técnica de conexiónTerminal de rosca
    Corriente de fuga0,003 A
    Tipo de tono2 Tonos, 1 Tonos controlables de forma externa, Tono continuo o Tono de pulso
    Volumen88-100 dB (Ajustable mediante potenciómetro)
    Frecuencia de tono2.800 Hz
    Período de funcionamiento100 %
    Temperatura de funcionamiento-30 °C / +60 °C
    Grado de protecciónIP66 & UL Type 4/4x/13
    Resistencia a impactosIK08
    Peso128 g

    Dispositivo luminoso

    TypeColor de la calotaTensión nominalRango de voltaje (V)Corriente nominal máx. (A)Nr. artículo
    TDCamarillo24 V AC/DC18-27 V AC
    20-32 V DC    		0,220
    0,140     		859507405guardar en la lista de favoritos
    TDCamarillo110-120 V AC75-1320,072 859507310guardar en la lista de favoritos
    TDCamarillo230-240 V AC150-2640,066 859507313guardar en la lista de favoritos
    TDCazul24 V AC/DC18-27 V AC
    20-32 V DC    		0,220
    0,140     		859505405guardar en la lista de favoritos
    TDCazul110-120 V AC75-1320,072 859505310guardar en la lista de favoritos
    TDCazul230-240 V AC150-2640,066 859505313guardar en la lista de favoritos
    TDCclaro24 V AC/DC18-27 V AC
    20-32 V DC    		0,220
    0,140     		859504405guardar en la lista de favoritos
    TDCclaro110-120 V AC75-1320,072 859504310guardar en la lista de favoritos
    TDCclaro230-240 V AC150-2640,066 859504313guardar en la lista de favoritos
    TDCnaranja24 V AC/DC18-27 V AC
    20-32 V DC    		0,220
    0,140     		859501405guardar en la lista de favoritos
    TDCnaranja110-120 V AC75-1320,072 859501310guardar en la lista de favoritos
    TDCnaranja230-240 V AC150-2640,066 859501313guardar en la lista de favoritos
    TDCrojo24 V AC/DC18-27 V AC
    20-32 V DC    		0,220
    0,140     		859502405guardar en la lista de favoritos
    TDCrojo110-120 V AC75-1320,072 859502310guardar en la lista de favoritos
    TDCrojo230-240 V AC150-2640,066 859502313guardar en la lista de favoritos
    TDCverde24 V AC/DC18-27 V AC
    20-32 V DC    		0,220
    0,140     		859506405guardar en la lista de favoritos
    TDCverde110-120 V AC75-1320,072 859506310guardar en la lista de favoritos
    TDCverde230-240 V AC150-2640,066 859506313guardar en la lista de favoritos

    Dispositivo acústico

    TypeTensión nominalRango de voltaje (V)Corriente nominal máx. (A)Frecuencia de redNr. artículo
    TDE24 V AC/DC18-27 V AC
    20-32 V DC    		0,048
    0,030     		50-60 Hz859560405guardar en la lista de favoritos
    TDE110-120 V AC75-1320,040 50-60 Hz859560310guardar en la lista de favoritos
    TDE230-240 V AC150-2640,040 50-60 Hz859560313guardar en la lista de favoritos

    Datos del pedido de la base

    TypeTipo de accesoriosTipo de montajeLongitud del tuboPesoNr. artículo
    Base para montaje horizontal - TMWTMWBase para montaje horizontalhorizontal46 g859500900guardar en la lista de favoritos
    Base para montaje horizontal - TMFTMFBase para montaje horizontalhorizontal71 g859510900guardar en la lista de favoritos
    Base para montaje vertical - TMVTMVBase para montaje verticalvertical83 g859520900guardar en la lista de favoritos
    Base de tubo - TMRTMRBase de tubo Montaje de tubos100 mm128 g859532900guardar en la lista de favoritos
    Base de tubo - TMRTMRBase de tubo Montaje de tubos250 mm176 g859533900guardar en la lista de favoritos
    Base para montaje horizontal - TNLTNLBase para montaje horizontalhorizontal94 g859515900guardar en la lista de favoritos
    Base de tubo para montaje de tubos NPT 1/2” - TNWTNWBase de tubo para montaje de tubos NPT 1/2”Tubo NPT 1/2"54 g859540900guardar en la lista de favoritos

    Accesorios

    TypeTipo de accesoriosPesoNr. artículo
    Escuadra metálica Permite la entrada de cables desde la parte inferior con TMW (incl. prensaestopa M12x1,5) - TVSTVSEscuadra metálica Permite la entrada de cables desde la parte inferior con TMW (incl. prensaestopa M12x1,5)218 g859550900guardar en la lista de favoritos
