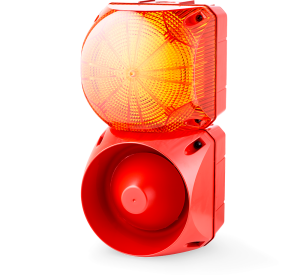

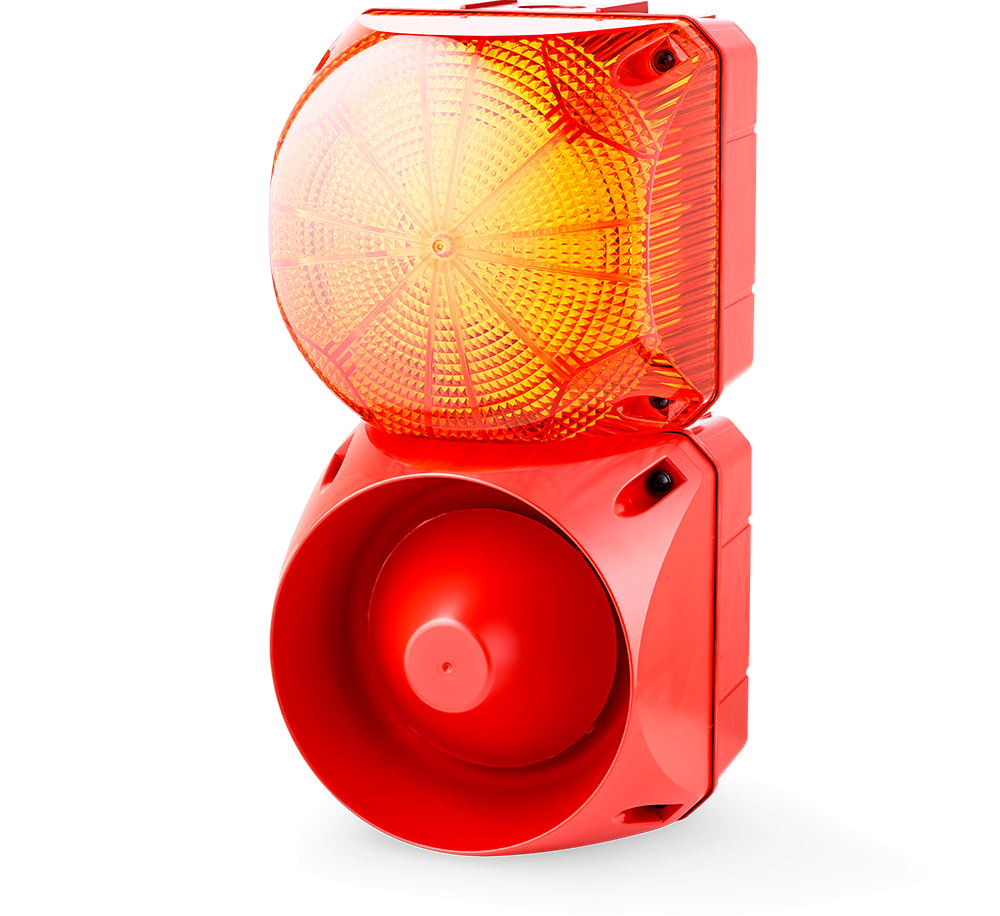

ASL+QBL Indicadores multitono y Indicador luz LED multi-estroboscópica

Dispositivo luminoso

Contacto comercial
Download 3D model

ASL+QBL Indicadores multitono y Indicador luz LED multi-estroboscópica

  • Sirena multitono cuadrada combinada de 184 mm y luz LED múltiple intermitente
  • luz con un efecto de señalización frontal/lateral muy potente
  • grado de protección alto IP66
  • material estabilizado contra UV
  • Presión acústica máx. 120 dB (A), regulación continua
  • 63 tipos de tono seleccionables, 3 tipos de tono controlables de forma externa
  • 3 patrones de destello distintos controlables de forma externa
  • para aplicaciones industriales y generales

Datos técnicos de indicación luminosa

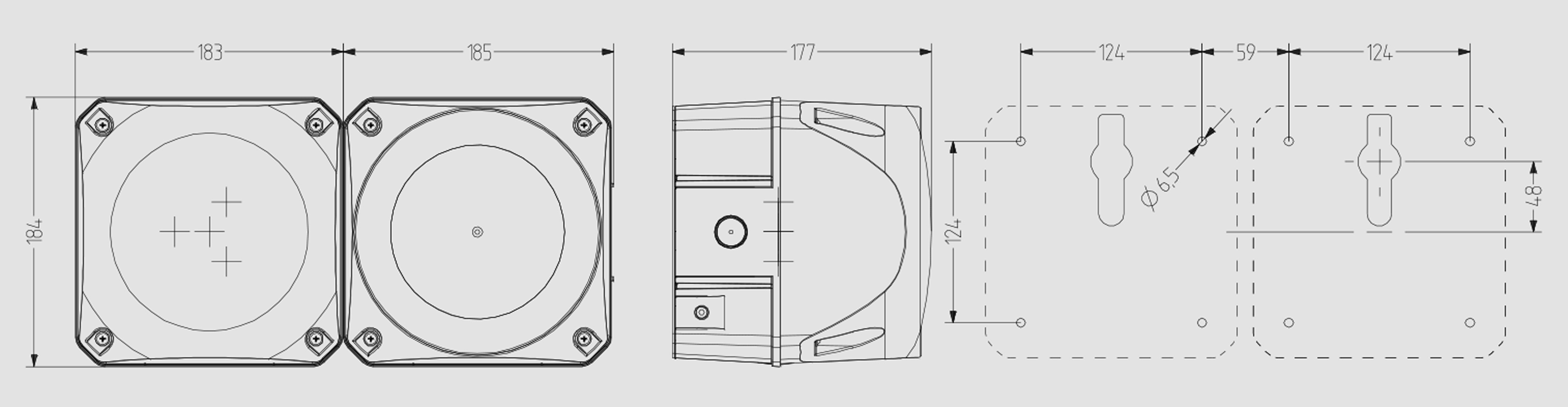

Carcasa184 mm (cuadrado), Policarbonato
CalotaPolicarbonato, interior acanalado naranja, rojo, claro, azul, verde o amarillo
Tipo de montajehorizontal, vertical o Cualquiera
Entrada de cableParte trasera: Arandela 5-10 mm, entrada de cable lateral opcional con prensaestopa (ambos lados) (tipo de accesorios AKV)
Técnica de conexiónTerminal de rosca-enchufable 2,5 mm²
Corriente de fuga0,003 A
Tipo de luzIndicador luz LED multi-estroboscópica
Elemento de iluminación6 High Power LEDs
Intensidad luminosa250 Cd
Frecuencia de destello/parpadeoDoble destello de 1,4 Hz; destello séxtuple de 1,0 Hz; multi destello
Período de funcionamiento100 %
Vida útilElementos de iluminación: >50.000 h
Temperatura de funcionamiento-30 °C / +60 °C
Grado de protecciónIP66 & UL Type 4/4x/13
Resistencia a impactosIK09
Peso1,7 kg

Datos técnicos de indicación acústica

CarcasaPolicarbonato
Tipo de montajehorizontal, vertical o Cualquiera, Apertura de salida de sonido hacia abajo u horizontal
Entrada de cableParte trasera: Pasacables de 5-10 mm lateral: se puede montar prensaestopa AKV M20x1,5 7-14 mm
Técnica de conexiónTerminal de rosca/enchufable hasta 2,5 mm²
Corriente de fuga0,003 A
Tipo de tono63 Tonos, 3 Tonos controlables de forma externa, véase la tabla de tonos
Volumen120 dB (Ajustable mediante potenciómetro)
Frecuencia de tono150-3.100 Hz
Período de funcionamiento100 %
Temperatura de funcionamiento-30 °C / +60 °C
Grado de protecciónIP66
Resistencia a impactosIK09
Peso2,2 kg

Dispositivo luminoso

TypeColor de la calotaTensión nominalRango de voltaje (V)Corriente nominal (A)Nr. artículo
QBLamarillo24-48 V AC/DC18-53 V AC
18-60 V DC
0,810 874767408guardar en la lista de favoritos
QBLamarillo110-240 V AC/DC80-2650,220 874767413guardar en la lista de favoritos
QBLazul24-48 V AC/DC18-53 V AC
18-60 V DC
0,810 874765408guardar en la lista de favoritos
QBLazul110-240 V AC/DC80-2650,220 874765413guardar en la lista de favoritos
QBLclaro24-48 V AC/DC18-53 V AC
18-60 V DC
0,810 874764408guardar en la lista de favoritos
QBLclaro110-240 V AC/DC80-2650,220 874764413guardar en la lista de favoritos
QBLnaranja24-48 V AC/DC18-53 V AC
18-60 V DC
0,810 874761408guardar en la lista de favoritos
QBLnaranja110-240 V AC/DC80-2650,220 874761413guardar en la lista de favoritos
QBLrojo24-48 V AC/DC18-53 V AC
18-60 V DC
0,810 874762408guardar en la lista de favoritos
QBLrojo110-240 V AC/DC80-2650,220 874762413guardar en la lista de favoritos
QBLverde24-48 V AC/DC18-53 V AC
18-60 V DC
0,810 874766408guardar en la lista de favoritos
QBLverde110-240 V AC/DC80-2650,220 874766413guardar en la lista de favoritos

Dispositivo acústico

TypeTensión nominalRango de voltaje (V)Corriente nominal (A)Frecuencia de redNr. artículo
ASL24-48 V AC/DC21-53 V AC
21-60 V DC
1,200
0,900
50-60 Hz874360408guardar en la lista de favoritos
ASL110-120 V AC+/- 10 %0,200 50-60 Hz874360310guardar en la lista de favoritos
ASL230-240 V AC+/- 10 %0,100 50-60 Hz874360313guardar en la lista de favoritos

Accesorios

TypeTipo de accesoriosPesoNr. artículo
 Pasador de ajuste para zumbadores piezoeléctricos  - PINPIN Pasador de ajuste para zumbadores piezoeléctricos 1 g813909405guardar en la lista de favoritos
Set de montaje para la combinación de varios equipos de señalización del mismo tamaño - AMKAMKSet de montaje para la combinación de varios equipos de señalización del mismo tamaño10 g874010900guardar en la lista de favoritos
Junta plana para la correcta instalación IP66 en superficies lisas - AG3AG3Junta plana para la correcta instalación IP66 en superficies lisas67 g874023900guardar en la lista de favoritos
Prensaestopa M20x1,5 - AKVAKVPrensaestopa M20x1,514 g698800026guardar en la lista de favoritos
