ECO60
ECO60 modulare Signalsäule Ø 60mm
- Ø 60 mm große modulare Signalsäulenbaureihe
- komplettes Angebot an leuchtstarken LED-Lichtmodulen in den Funktionen Dauer-/Blink-/Blitzlicht, 6 Kalottenfarben
- High Performance Dauer- und Multiblitzlichtmodule
- alternativ Betrieb mit konventioneller Glühlampentechnik
- Piezosummermodul Dauer-/Pulston verfügbar
- fertig vorkonfektionierte Säulen oder individuelle Säulenmodule zur Konfiguration erhältlich
- umfangreiches Angebot an Montagearten
- komfortable Anschlusstechnik
- hohe Schutzart IP66, UL type 4/4X/13
Technische Daten
| Anschlusstechnik | bis 2,5mm² / 14 AWG |
| Anzahl möglicher Module | max. 5, bei Doppelwinkel max. 10 |
| Betriebstemperatur | -30 °C / +60 °C |
| Blitz-/Blinkfrequenz | Blinklicht 2 Hz, Blitzlicht 1,4 Hz, Multiblitzlicht 1-2,6 Hz |
| Einschaltdauer | 100 % |
| Gehäuse | Ø 60 mm, Polycarbonat, UV stabilisiert |
| Gewicht (Module) | 63-83 g |
| Kalotte | Polycarbonat, innen gerippt |
| Lautstärke | 90 dB |
| Lebensdauer | Leuchtmittel: LED 100.000 h, HP-LED 50.000 h |
| Leckstrom | > 0,003 A |
| Leuchtmittel | 8 LEDs, 2 High Power LEDs, Glühlampe |
| Lichtart | LED-Dauerlicht, LED-Blinklicht, LED-Blitzlicht, HP-LED-Dauerlicht, HP-LED-Multiblitzlicht oder Dauerlicht (Glühlampe) |
| Montageart | beliebig |
| Schutzart | IP66 & UL Type 4/4x/13 |
| Tonart | Dauerton oder Pulston |
| Tonfrequenz | 2.500 Hz |
Vorkonfektionierte Signalsäulen
Artikel-Nr.: ECO60-Q01
Farben: rot-orange-grün
Funktion: LED Dauerlicht
Nennspannung: 24 V AC/DC
Montageart: Rohrmontage (100 mm Rohrlänge)
Farben: rot-orange-grün
Funktion: LED Dauerlicht
Nennspannung: 24 V AC/DC
Montageart: Rohrmontage (100 mm Rohrlänge)
Artikel-Nr.: ECO60-Q02
Farben: rot-grün
Funktion: LED Dauerlicht
Nennspannung: 24 V AC/DC
Montageart: Rohrmontage (100 mm Rohrlänge)
Farben: rot-grün
Funktion: LED Dauerlicht
Nennspannung: 24 V AC/DC
Montageart: Rohrmontage (100 mm Rohrlänge)

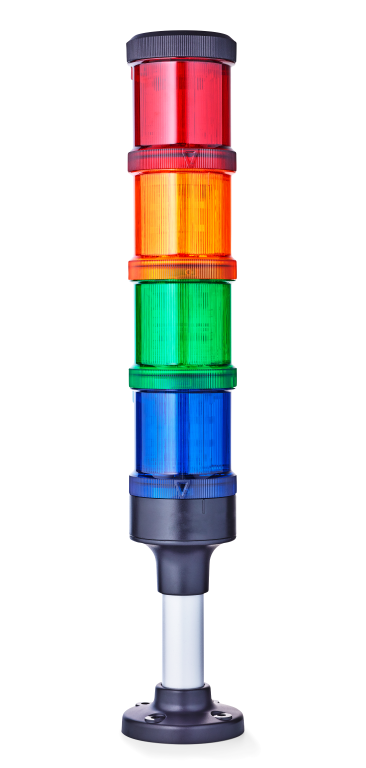

Artikel-Nr.: ECO60-Q05
Farben: rot-orange-grün-blau
Funktion: LED Dauerlicht
Nennspannung: 24 V AC/DC
Montageart: Rohrmontage (100 mm Rohrlänge)
Farben: rot-orange-grün-blau
Funktion: LED Dauerlicht
Nennspannung: 24 V AC/DC
Montageart: Rohrmontage (100 mm Rohrlänge)

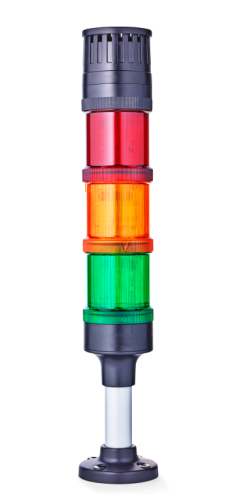

Artikel-Nr.: ECO60-Q31
Farben: rot-orange-grün
Funktion: LED Dauerlicht, Summer Dauer- oder Pulston
Nennspannung: 24 V AC/DC
Montageart: Rohrmontage (100 mm Rohrlänge)
Farben: rot-orange-grün
Funktion: LED Dauerlicht, Summer Dauer- oder Pulston
Nennspannung: 24 V AC/DC
Montageart: Rohrmontage (100 mm Rohrlänge)

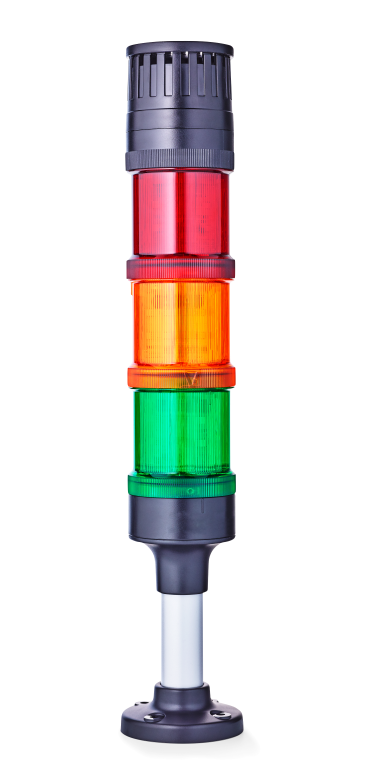

Artikel-Nr.: ECO60-Q81
Farben: rot-orange-grün
Funktion: LED Dauerlicht, Summer Dauer- oder Pulston
Nennspannung: 230 V AC
Montageart: Rohrmontage (100 mm Rohrlänge)
Farben: rot-orange-grün
Funktion: LED Dauerlicht, Summer Dauer- oder Pulston
Nennspannung: 230 V AC
Montageart: Rohrmontage (100 mm Rohrlänge)
Optische Module
| Type | Kalottenfarbe | Lichtart | Nennspannung | max. Nennstrom (A) | Spannungsbereich (V) | Artikelnr. |
|---|---|---|---|---|---|---|
| YLL | blau | Dauerlicht | 12-250 V AC/DC | 4 W | 901005900 | |
| YLL | gelb | Dauerlicht | 12-250 V AC/DC | 4 W | 901007900 | |
| YLL | grün | Dauerlicht | 12-250 V AC/DC | 4 W | 901006900 | |
| YLL | klar | Dauerlicht | 12-250 V AC/DC | 4 W | 901004900 | |
| YLL | orange | Dauerlicht | 12-250 V AC/DC | 4 W | 901001900 | |
| YLL | rot | Dauerlicht | 12-250 V AC/DC | 4 W | 901002900 | |
| YDC | blau | LED-Dauerlicht | 24 V AC/DC | 0,050 | +/- 10 % | 901015405 |
| YDC | blau | LED-Dauerlicht | 110-120 V AC | 0,045 | +/- 10 % | 901015310 |
| YDC | blau | LED-Dauerlicht | 230-240 V AC | 0,034 | +/- 10 % | 901015313 |
| YDC | gelb | LED-Dauerlicht | 24 V AC/DC | 0,050 | +/- 10 % | 901017405 |
| YDC | gelb | LED-Dauerlicht | 110-120 V AC | 0,045 | +/- 10 % | 901017310 |
| YDC | gelb | LED-Dauerlicht | 230-240 V AC | 0,034 | +/- 10 % | 901017313 |
| YDC | grün | LED-Dauerlicht | 24 V AC/DC | 0,050 | +/- 10 % | 901016405 |
| YDC | grün | LED-Dauerlicht | 110-120 V AC | 0,045 | +/- 10 % | 901016310 |
| YDC | grün | LED-Dauerlicht | 230-240 V AC | 0,034 | +/- 10 % | 901016313 |
| YDC | klar | LED-Dauerlicht | 24 V AC/DC | 0,050 | +/- 10 % | 901014405 |
| YDC | klar | LED-Dauerlicht | 110-120 V AC | 0,045 | +/- 10 % | 901014310 |
| YDC | klar | LED-Dauerlicht | 230-240 V AC | 0,034 | +/- 10 % | 901014313 |
| YDC | orange | LED-Dauerlicht | 24 V AC/DC | 0,050 | +/- 10 % | 901011405 |
| YDC | orange | LED-Dauerlicht | 110-120 V AC | 0,045 | +/- 10 % | 901011310 |
| YDC | orange | LED-Dauerlicht | 230-240 V AC | 0,034 | +/- 10 % | 901011313 |
| YDC | rot | LED-Dauerlicht | 24 V AC/DC | 0,050 | +/- 10 % | 901012405 |
| YDC | rot | LED-Dauerlicht | 110-120 V AC | 0,045 | +/- 10 % | 901012310 |
| YDC | rot | LED-Dauerlicht | 230-240 V AC | 0,034 | +/- 10 % | 901012313 |
| YDA | blau | LED-Blinklicht | 24 V AC/DC | 0,050 | +/- 10 % | 901025405 |
| YDA | blau | LED-Blinklicht | 110-120 V AC | 0,045 | +/- 10 % | 901025310 |
| YDA | blau | LED-Blinklicht | 230-240 V AC | 0,034 | +/- 10 % | 901025313 |
| YDA | gelb | LED-Blinklicht | 24 V AC/DC | 0,050 | +/- 10 % | 901027405 |
| YDA | gelb | LED-Blinklicht | 110-120 V AC | 0,045 | +/- 10 % | 901027310 |
| YDA | gelb | LED-Blinklicht | 230-240 V AC | 0,034 | +/- 10 % | 901027313 |
| YDA | grün | LED-Blinklicht | 24 V AC/DC | 0,050 | +/- 10 % | 901026405 |
| YDA | grün | LED-Blinklicht | 110-120 V AC | 0,045 | +/- 10 % | 901026310 |
| YDA | grün | LED-Blinklicht | 230-240 V AC | 0,034 | +/- 10 % | 901026313 |
| YDA | klar | LED-Blinklicht | 24 V AC/DC | 0,050 | +/- 10 % | 901024405 |
| YDA | klar | LED-Blinklicht | 110-120 V AC | 0,045 | +/- 10 % | 901024310 |
| YDA | klar | LED-Blinklicht | 230-240 V AC | 0,034 | +/- 10 % | 901024313 |
| YDA | orange | LED-Blinklicht | 24 V AC/DC | 0,050 | +/- 10 % | 901021405 |
| YDA | orange | LED-Blinklicht | 110-120 V AC | 0,045 | +/- 10 % | 901021310 |
| YDA | orange | LED-Blinklicht | 230-240 V AC | 0,034 | +/- 10 % | 901021313 |
| YDA | rot | LED-Blinklicht | 24 V AC/DC | 0,050 | +/- 10 % | 901022405 |
| YDA | rot | LED-Blinklicht | 110-120 V AC | 0,045 | +/- 10 % | 901022310 |
| YDA | rot | LED-Blinklicht | 230-240 V AC | 0,034 | +/- 10 % | 901022313 |
| YDF | blau | LED-Blitzlicht | 24 V AC/DC | max. 0,130 | +/- 10 % | 901035405 |
| YDF | blau | LED-Blitzlicht | 110-120 V AC | 0,024 | +/- 10 % | 901035310 |
| YDF | blau | LED-Blitzlicht | 230-240 V AC | 0,020 | +/- 10 % | 901035313 |
| YDF | gelb | LED-Blitzlicht | 24 V AC/DC | max. 0,130 | +/- 10 % | 901037405 |
| YDF | gelb | LED-Blitzlicht | 110-120 V AC | 0,024 | +/- 10 % | 901037310 |
| YDF | gelb | LED-Blitzlicht | 230-240 V AC | 0,020 | +/- 10 % | 901037313 |
| YDF | grün | LED-Blitzlicht | 24 V AC/DC | max. 0,130 | +/- 10 % | 901036405 |
| YDF | grün | LED-Blitzlicht | 110-120 V AC | 0,024 | +/- 10 % | 901036310 |
| YDF | grün | LED-Blitzlicht | 230-240 V AC | 0,020 | +/- 10 % | 901036313 |
| YDF | klar | LED-Blitzlicht | 24 V AC/DC | max. 0,130 | +/- 10 % | 901034405 |
| YDF | klar | LED-Blitzlicht | 110-120 V AC | 0,024 | +/- 10 % | 901034310 |
| YDF | klar | LED-Blitzlicht | 230-240 V AC | 0,020 | +/- 10 % | 901034313 |
| YDF | orange | LED-Blitzlicht | 24 V AC/DC | max. 0,130 | +/- 10 % | 901031405 |
| YDF | orange | LED-Blitzlicht | 110-120 V AC | 0,024 | +/- 10 % | 901031310 |
| YDF | orange | LED-Blitzlicht | 230-240 V AC | 0,020 | +/- 10 % | 901031313 |
| YDF | rot | LED-Blitzlicht | 24 V AC/DC | max. 0,130 | +/- 10 % | 901032405 |
| YDF | rot | LED-Blitzlicht | 110-120 V AC | 0,024 | +/- 10 % | 901032310 |
| YDF | rot | LED-Blitzlicht | 230-240 V AC | 0,020 | +/- 10 % | 901032313 |
| YDC-HP | blau | LED-Dauerlicht | 24 V AC/DC | 0,130-0,150 | 18-26 V AC 18-30 V DC | 901055405 |
| YDC-HP | gelb | LED-Dauerlicht | 24 V AC/DC | 0,130-0,150 | 18-26 V AC 18-30 V DC | 901057405 |
| YDC-HP | grün | LED-Dauerlicht | 24 V AC/DC | 0,130-0,150 | 18-26 V AC 18-30 V DC | 901056405 |
| YDC-HP | klar | LED-Dauerlicht | 24 V AC/DC | 0,130-0,150 | 18-26 V AC 18-30 V DC | 901054405 |
| YDC-HP | orange | LED-Dauerlicht | 24 V AC/DC | 0,130-0,150 | 18-26 V AC 18-30 V DC | 901051405 |
| YDC-HP | rot | LED-Dauerlicht | 24 V AC/DC | 0,130-0,150 | 18-26 V AC 18-30 V DC | 901052405 |
| YFF-HP | blau | LED-Multiblitzlicht | 24 V AC/DC | 0,190-0,250 | 18-26 V AC 18-30 V DC | 901075405 |
| YFF-HP | gelb | LED-Multiblitzlicht | 24 V AC/DC | 0,190-0,250 | 18-26 V AC 18-30 V DC | 901077405 |
| YFF-HP | grün | LED-Multiblitzlicht | 24 V AC/DC | 0,190-0,250 | 18-26 V AC 18-30 V DC | 901076405 |
| YFF-HP | klar | LED-Multiblitzlicht | 24 V AC/DC | 0,190-0,250 | 18-26 V AC 18-30 V DC | 901074405 |
| YFF-HP | orange | LED-Multiblitzlicht | 24 V AC/DC | 0,190-0,250 | 18-26 V AC 18-30 V DC | 901071405 |
| YFF-HP | rot | LED-Multiblitzlicht | 24 V AC/DC | 0,190-0,250 | 18-26 V AC 18-30 V DC | 901072405 |
Akustische Module
| Type | Lautstärke | Nennspannung | max. Nennstrom (A) | Spannungsbereich (V) | Tonart | Artikelnr. |
|---|---|---|---|---|---|---|
| YDE | 90 dB | 24 V AC/DC | 0,065 | +/- 10 % | Piezo Summer Modul Dauerton / pulsierender Ton | 901500405 |
| YDE | 90 dB | 110-120 V AC | 0,031 | +/- 10 % | Piezo Summer Modul Dauerton / pulsierender Ton | 901500310 |
| YDE | 90 dB | 230-240 V AC | 0,032 | +/- 10 % | Piezo Summer Modul Dauerton / pulsierender Ton | 901500313 |
Bestelldaten Basis
| Type | Art des Zubehörs | Rohrlänge | Artikelnr. | |
|---|---|---|---|---|
 | YMW | Basis für horizontale Montage | 901570900 | |
 | YMS | Basis für horizontale Montage | 901571900 | |
 | YMF | Basis für horizontale Montage | 901572900 | |

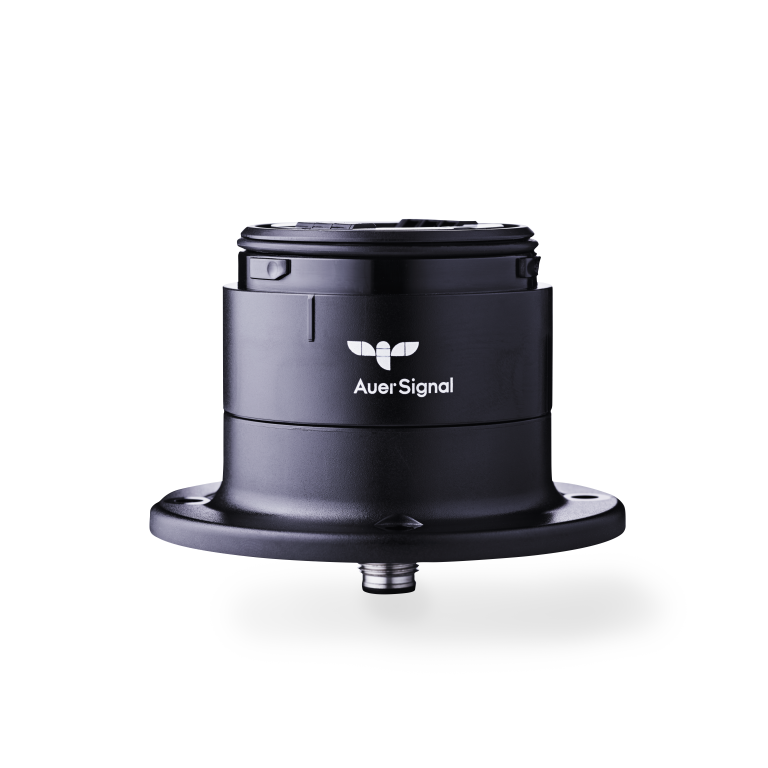

 | YMC | Basis für horizontale Montage mit M12 5-Pin | 901572911 | |
 | YMV | Basis für vertikale Montage | 901573900 | |
 | YZV | Basis für vertikale Montage | 901574900 | |
 | YMR | Rohrbasis | 100 mm | 901582900 |
| YMR | Rohrbasis | 250 mm | 901583900 |
| YMR | Rohrbasis | 400 mm | 901584900 |
 | YNW | Rohrbasis | 901570950 | |
 | YSW | Rohrbasis | 100 mm | 901592900 |
| YSW | Rohrbasis | 250 mm | 901593900 |
| YSW | Rohrbasis | 400 mm | 901594900 |
 | YFR | Schnellmontagesystem "Fußadapter" | 100 mm | 901562900 |
| YFR | Schnellmontagesystem "Fußadapter" | 250 mm | 901563900 |
| YFR | Schnellmontagesystem "Fußadapter" | 400 mm | 901564900 |
Zubehör
| Type | Art des Zubehörs | Gewicht | Artikelnr. | |
|---|---|---|---|---|
 | XWR | Winkel für vertikale Montage von Rohrbasen | 95 g | 900600900 |
 | XSS | Set für vertikale Montage | 135 g | 900700900 |
 | XIB | Beschriftungstafel | 235 g | 900850900 |
 | BDV | Anschlussdose für vertikale Montage | 841511900 | |
| BDV | Anschlussdose für vertikale Montage | 841512900 | |
 | BDW | Anschlussdose für horizontale Montage | 841501900 | |
| BDW | Anschlussdose für horizontale Montage | 841502900 | |
 | BDM | Anschlussdose für Magnetmontage | 270 g | 841522900 |
| BDM | Anschlussdose für Magnetmontage | 270 g | 841521900 |
 | WYC | Metallwinkel für YMC | 901573910 | |
 | YEP | Basisverlängerung 100 mm lang, passend für alle Basen | 901800900 |
