ASS-P+QBS
ASS-P+QBS Mehrtonsirene und LED Multiblitzleuchte
- Kombination 94 mm grosse quadratische Mehrtonsirene und LED Multiblitzleuchte
- Leuchte mit hoher frontaler/seitlicher Signalwirkung
- hohe Schutzart IP66
- Piezotechnik, 8 Tonarten, max. 103 dB (A) Schalldruck
- Schalldruck mit Potenziometer stufenlos regelbar
- 4 verschiedene extern ansteuerbare Blitzmuster
- für industrielle und allgemeine Anwendungen
Technische Daten Optisches Gerät
| Gehäuse | 94 mm (quadratisch), Polycarbonat rot (RAL 3000) |
| Kalotte | Polycarbonat, innen gerippt orange, rot, klar, blau, grün oder gelb |
| Montageart | horizontal, vertikal oder beliebig |
| Leitungseinführung | Rückseite: Durchführungstülle 5-10 mm, optional seitliche Leitungseinführung mit Kabelverschraubung (beidseitig) (Zubehör Type AKV) |
| Anschlusstechnik | Schraub-Steck-Klemme 2,5 mm² |
| Leckstrom | 0,003 A |
| Lichtart | LED-Dauerlicht, LED-Blinklicht oder LED-Multiblitzlicht |
| Leuchtmittel | High Power LEDs |
| Einschaltdauer | 100 % |
| Lebensdauer | Leuchtmittel: >50.000 h |
| Betriebstemperatur | -30 °C / +60 °C |
| Schutzart | IP66 & UL Type 4/4x/13 |
| Schlagfestigkeit | IK09 |
| Gewicht | 300 g |
Technische Daten Akustisches Gerät
| Gehäuse | Polycarbonat |
| Montageart | horizontal, vertikal oder beliebig, Schallaustrittsöffnung nach unten oder waagrecht |
| Leitungseinführung | Rückseite: Durchführungstulle 5-10 mm seitlich: Kabelverschraubung AKV M20x1,5 7-14 mm montierbar |
| Anschlusstechnik | Schraub-/Steckklemme bis 2,5 mm² |
| Leckstrom | 0,003 A |

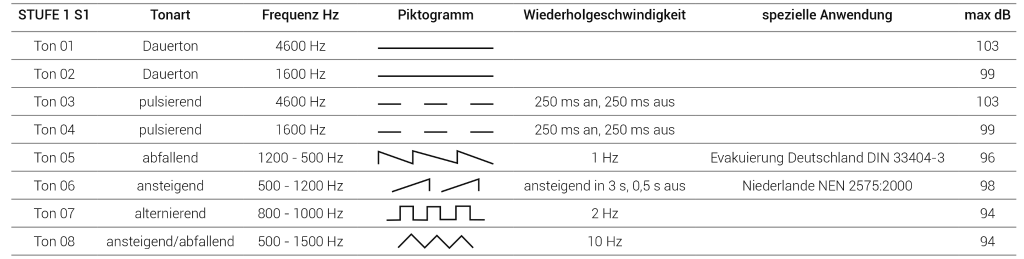

| Tonart | 8 Töne, 1 Ton extern ansteuerbar, siehe Tontabelle |
| Lautstärke | 103 dB (einstellbar durch Potentiometer) |
| Tonfrequenz | 500-4.600 Hz |
| Einschaltdauer | 100 % |
| Betriebstemperatur | -30 °C / +60 °C |
| Schutzart | IP66 & UL Type 4/4x/13 |
| Schlagfestigkeit | IK09 |
| Gewicht | 300 g |
Optisches Gerät
| Type | Kalottenfarbe | Nennspannung | Spannungsbereich (V) | Nennstrom (A) | Artikelnr. |
|---|---|---|---|---|---|
| QBS | blau | 24-48 V AC/DC | 18-53 V AC 18-60 V DC | 0,170 | 874175408 |
| QBS | blau | 110-240 V AC | 80-265 | 0,040 | 874175313 |
| QBS | gelb | 24-48 V AC/DC | 19-60 V AC 18-85 V DC | 0,420 | 874177408 |
| QBS | gelb | 110-240 V AC/DC | 80-265 | 0,100 | 874177313 |
| QBS | grün | 24-48 V AC/DC | 18-53 V AC 18-60 V DC | 0,170 | 874176408 |
| QBS | grün | 110-240 V AC | 80-265 | 0,040 | 874176313 |
| QBS | klar | 24-48 V AC/DC | 18-53 V AC 18-60 V DC | 0,170 | 874174408 |
| QBS | klar | 110-240 V AC | 80-265 | 0,040 | 874174313 |
| QBS | orange | 24-48 V AC/DC | 19-60 V AC 18-85 V DC | 0,420 | 874171408 |
| QBS | orange | 110-240 V AC/DC | 80-265 | 0,100 | 874171313 |
| QBS | rot | 24-48 V AC/DC | 18-60 V AC 18-85 V DC | 0,300 | 874172408 |
| QBS | rot | 110-240 V AC/DC | 80-265 | 0,090 | 874172313 |
Akustisches Gerät
| Type | Nennspannung | Spannungsbereich (V) | Nennstrom (A) | Netzfrequenz | Artikelnr. |
|---|---|---|---|---|---|
| ASS-P | 24 V AC/DC | +/- 10 % | 0,100 | 50-60 Hz | 874060405 |
| ASS-P | 48 V AC/DC | +/- 10 % | 0,075 | 50-60 Hz | 874060408 |
| ASS-P | 110-120 V AC | +/- 10 % | 0,040 | 50-60 Hz | 874060310 |
| ASS-P | 230-240 V AC | +/- 10 % | 0,410 | 50-60 Hz | 874060313 |
Zubehör
| Type | Art des Zubehörs | Gewicht | Artikelnr. | |
|---|---|---|---|---|
 | ASK | Schraubenset für A/Q Serien in Größe 1 und 2 | 2 g | 874045900 |
 | PIN | Einstellstift für Einbausummer | 1 g | 813909405 |
 | AMK | Montagesatz zur Kombination von mehreren Signalgeräten der selben Baugröße | 10 g | 874010900 |
 | AW1 | Winkel für Größe 1 Mehrtonsirenen „A“ und/oder Leuchten „Q“ | 152 g | 874041900 |
 | AG1 | Flachdichtung für korrekte IP66-Installation auf glatten Oberflächen | 19 g | 874021900 |
 | AKV | Kabelverschraubung M20x1,5 | 14 g | 698800026 |
